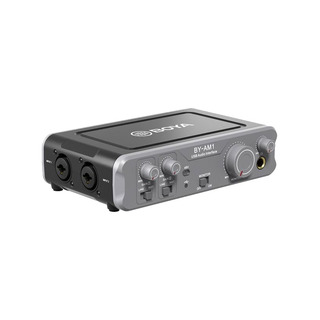

Boya BY-AM1, tvåkanals ljudmixer och USB-ljudkort

Boya BY-AM1

En kompakt och högpresterande tvåkanalsmixer, med integrerad mikrofonförstärkare, USB-ljudkort och hörlursuttag. Passar för all möjlig ljudinspelning av tal, sång och instrument eller för vlogg-/streaming-/telefon- och konferenslösningar.

Enheten drivs direkt via USB-porten, ingen separat nätdel krävs om den används inkopplad till dator. För fristående placering - komplettera med USB-laddare/nätdel (ingår ej - se tillbehör).

Utmärkande egenskaper

• Tvåkanalers kombinerad ljudmixer/USB-ljudkort
• Passar för ljudinspelning av tal, sång, instrument, för vlogg-, streaming-, telefon- och konferenslösningar etc
• 2 st kombinerade XLR-/6,3mm telepluggingångar
• Valbar 48 V fantommatning för resp. XLR-ingång
• Valbar linjenivå/instrumentnivå för resp. telepluggsingång
• 2 st 6,3mm telepluggsutgångar
• USB-B-kontakt för inkoppling till dator (2 meters kabel ingår)
• Separat gain/nivåjustering för ingångar, utgångar och hörlursutgång
• Medföljande adapter 6,3 - 3,5 mm stereoteleplugg för hörlursutgången
• Stativfäste på undersidan för montering på stativ, kamera, kamerarigg eller annat
• Drivs via USB-porten


Exempelanvändning (dator, hörlurar, mikrofon och XLR-kabel ingår ej - se tillbehör)


Flexibla ingångar
De båda ljudingångarna är kombinerade XLR- och 6,3mm telepluggingångar. XLR-ingångarna har valbar 48 V fantommatning, för elektret-/kondensatormikrofoner som saknar separat strömförsörjning. Förutom mikrofonanvändning går det även att ta in signal med linjenivå, t ex från separat ljudinspelare, kamera, mobiltelefon eller vilken ljudkälla man nu kan tänkas vilja använda. Varje ingång har en kanal (mono).

Denna flexibilitet gör att enheten fungerar med de flesta mikrofoner och mikrofontyper på marknaden - och även tillsammans med t ex elgitarr/elbas och andra mickade instrument.

Omkopplade mellan linjenivå och instrumentnivå finns för respektive kanal (avser telepluggsingångarna).

Ta in ljudet direkt i datorn, eller till annan ljudenhet
Enheten kopplas direkt till dator via medföljande USB-kabel (fullstora USB B- till USB A-kontakter), för att ta in ljudet i lämpligt inspelnings-/redigeringsprogram eller för direkta streaming-/telefon-/konferenstillämpningar och liknande.

Vill man istället ta ljudet vidare till en separat ljudinspelare/mixerbord/PA eller annan ljudenhet så finns två linjeutgångar på baksidan av enheten, en för varje kanal (höger/vänster). Dessa utgångare är för 6,3mm teleplugg (mono).

Separata gain/nivåjusteringar
Separata nivåinställningar finns för respektive ingång, för den analoga ljudutgången och för hörlursutgången. På så sätt har man full kontroll och kan justera nivåerna beroende på anslutna enheter, situation och personliga önskemål.

Högpresterande D/A-omvandlare
Omvandlingen av inkommande ljud till digital signal sker i en A/D-omvandlare med en samplingsfrekvens på upp till 192 kHz med upp till 24 bitars upplösning (alltså långt bättre än de flesta konventionella ljudkällor, såsom CD/DAT/MP3/Streamat ljud).

Flexibel montering
På undersidan av BY-AM1 finns en traditionell 1/4-tums standardstativgänga (hona), som gör att enheten enkelt kan monteras på de flesta kamerastativ, på eller under din kamera (adapter krävs, se tillbehör), på kamerarigg/cage eller på andra monteringslösningar.

Tekniska data

• Frekvensomfång alla in-/utgångar: 20-20kHz (+/-0,1 dB)
• Distorsion (THD): <0,01%
• Maximal utnivå 10 dBu (linjeutgång), 6 dBu (hörlursutgång)
• Impedans linjeingång: 47k Ohm
• Impedans linjeutgång: 470 Ohm
• Impedans hörlursutgång: <10 Ohm
• Kvalitet digital signal (USB): 44,1-192 kHz, upp till 24 bitar
• Fantommatning: Ja, valbar 48 V
• Mått: ~160 x 105 x 41,5 mm
• Vikt: ~409 g

Vad ingår?

• 2-kanals mixer/USB-ljudkort BY-AM1
• 2 meters USB-kabel (A-B-kontakt)
• Adapter från 6,3 mm stereoteleplugg till 3,5 mm sereteleplugg, för hörlursuttaget
