Blackmagic Design Atem Mini Extreme ISO bildmixer/switcher

Black Magic Atem Mini Extreme

Atem Mini är inte så mini längre. Den uppgraderade Extreme-modellen har fått så mycket bredare funktionalitet att den helt enkelt inte rymdes i skalet. Så skalet fick bli större.

Grundkonceptet är förstås detsamma som i den ursprungliga Atem Mini, d v s det handlar om en kompetent videomixer/switcher i ett smidigt, portabelt format.

ISO
Liksom på Atem Mini Pro ISO innebär tillägget ISO på denna modell att man har integrerat en betydligt mer kraftfull inspelningsfunktion. Standardversionen av Atem Mini Extreme medger bara inspelning av den färdiga mixen, alltså bara för ett videospår, medan ISO-modellen kan spara alla 8 videospår plus den färdiga mixen - alltså total 9 parallella videospår. Spåren sparas ner i en färdig DaVinci Resolve-projektmapp på ansluten lagringsenhet (lagringsenhet ingår ej).

Detta ger förstås mycket större möjligheter att använda enheten även i de fall materialet ska efterredigeras, antingen när det inte är fråga om Live-sändning i första läget - eller när man vill kombinera Live-sändning med en efterredigerad version. Om du behöver dessa möjligheter - se till att välja Atem Mini Extreme ISO-modellen!

För inspelning krävs en snabb USB-enhet (ingår ej), vilket generellt brukar innebära en snabb SSD-disk. Eftersom det handlar om en hög bitrate när upp till 9 st video+ljud-spår ska lagras samtidigt i realtid krävs en snabb och välfungerande enhet för inspelningen.

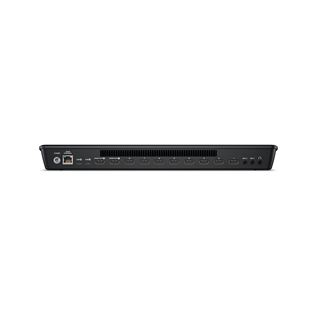

8 st HDMI-ingångar och dubbla HDMI/USB-utgångar
Den kanske  största praktiska skillnaden är att Extreme-modellen hanterar upp till 8 st videokällor via lika många HDMI-ingångar - och att den fått dubbla bildeffektenheter, mer avancerad Chroma Key-funktion och dubbla inbyggda mediaspelare.

Förutom fler ingångskanaler har modellen även 2 st separata HDMI-utgångar, 2 st USB-C-portar och en hörlursutgång. Kvar är förstås även de dubbla mikrofoningångarna och nätverkskontakten (LAN/Ethernet/ATEM Control).

Utmärkande egenskaper

• Kompakt och lättanvänd bildmixer/switcher
• 8 st HDMI-ingångar för kameror, spelkonsoler och andra videokällor
• 2 st HDMI-utgångar för t ex projektor eller monitor
• Stöder format upp till full HD: 1080/60p/4:2:2/10-bit/70 Mbps per kanal
• Nätverkskontakt för bl a direktstreaming till Youtube (via RTMP)
• 2 st 3,5 mm mikrofoningångar
• Totalt 10 st stereoljudkanaler
• 2 st USB-C-portar för lagringsenheter/datorinkoppling/smartphone/platta
• Webkamerafunktion via USB-C-ansluten dator
• Avancerade övergångseffekter
• 2 st Live-bild-i-bild-kanaler med dubbla DVE-effektenheter
• 4 st Supersource-bild-i-bild-kanaler med 4 st DVE-effektenheter
• 4 st separata Chroma Key-enheter
• SuperSource-enhet med 4 DVE, bakgrunds- och förgrundsgrafik
• 6 st macro-knappar på paneler
• Basala inställningar för varje kamera, bl a iris, slutare, gain, focus och svartpunkt (med kompatibel kamera)
• Ljudenhet på varje kanal med bl a kompressor, expander, limiter och equalizer
• Dubbla inbyggda mediaspelare
• Avancerad multivy-monitorfunktion för upp till totalt 16 st visade bildkällor/funktions- och statusdisplayer
• Atems mjukvarukontrollpanel ingår, för styrning ifrån ansluten dator
• Drivs via medföljande nätdel
• Kompatibel mer flera populära streamingprogram och plattformar

Bild-i-bild och Chroma Key
Atem Mini Extreme har hela 6 st bild-i bild-enheter för avancerade kompositvideor. 4 st Chroma Key-enheter gör att man kan kan optimera den separat för 4 st samtidiga kameror/källor, tillsammans med 4 separata Live-källor för bakgrundsgrafiken om man så vill.

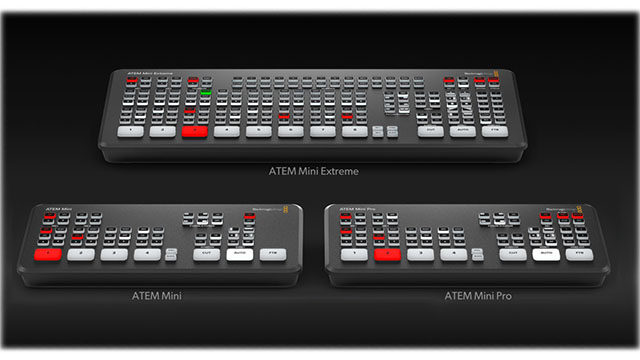

Jämförelse mellan storlek och knappsatser på de olika Atem Mini-versionerna

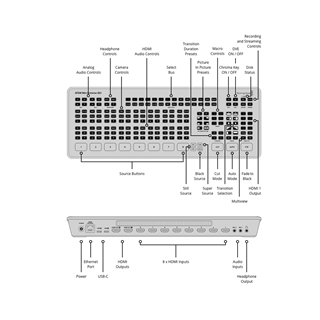

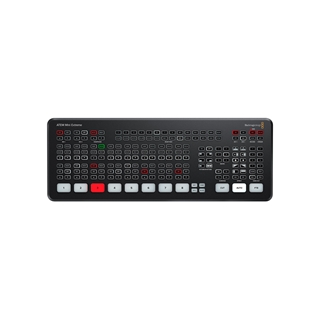

Kontrollpanel
Atem Mini Extreme har en portabel och smidig design. På framsidan av panelen finns knappar för att välja videokälla, effekter och övergångar. Det finns även knappar för sköta lättare ljudmixning. Förutom detta finns knappar för att direkt starta/stoppa livestreaming och inspelning samt knappar för att välja vad som ska skickas genom videoutgångarna - en specifik videokälla, program eller multiview.

HDMI-utgång 1 kontrolleras direkt på panelen och du kan där välja en separat källa/mix, t ex för vad som visas på din monitorskärm, skiljd från den live-mix som lagras eller streamas ut. Även vad som går ut via HDMI-port 2 kan styras i detalj, men då i datorn via inkluderad mjukvarupanel.

Anslut upp till 8 st kameror
Atem Mini Extreme har 8 stycken separata HDMI-ingångar, vilket gör att du kan skapa professionella produktioner/livestreams med flera olika kameror och videokällor. Vill du koppla in en dator för att visa en PowerPoint-presentation, en spelkonsol för att livestreama när du spelar, eller någon annan HDMI-enhet så går även det utmärkt.

Om anslutna källor har olika videoformat kommer Atem Mini Extreme automatiskt konvertera dem till ett enhetligt format.




USB-webkamera
Atem Mini Extreme kan kopplas in till en dator via LAN- eller  USB-C 3.1-portarna och användas tillsammans med populära streamingprogram och plattformar som t ex OBS, Youtube Live, Facebook Live, Skype, Twitch och många fler. Via HDMI-portarna har du även möjlighet att ansluta den till en projekter, monitor eller externa inspelare. USB-C kabel ingår ej, se tillbehör.

Effekter & övergångar
Atem Mini Extreme har dubbla full HD-effektprocessorer (DVE) som gör att du har tillgång till anpassningsbara bild-i-bild-effekter och bildövergångar. Bildkvaliteten för effekterna och övergångarna är samma som på Blackmagics dyrare Atem-bildmixers. Via dedikerade knappar på bildmixern kan du enkelt välja hur långa övergångarna ska vara, eller om du endast vill ha en enkel klippning utan några effekter.

Anslut separata mikrofoner
Atem Mini Extreme har två separata 3,5 mm mikrofoningångar för mikrofoner, musikspelare eller andra ljudenheter. Alla ljudingångar har separata knappar på bildmixern för att aktivera/deaktivera och justera ljudnivåer, samt separat kompressor, expander, limiter och equalizer för varje ingång. Enheten har en inbyggd Fairlight-ljudmixer, där alla ljudkanaler från HDMI- och mikrofoningångarna  hanteras enskilt. Detta göra att man kan mixa mellan alla ljudkällor i realtid.

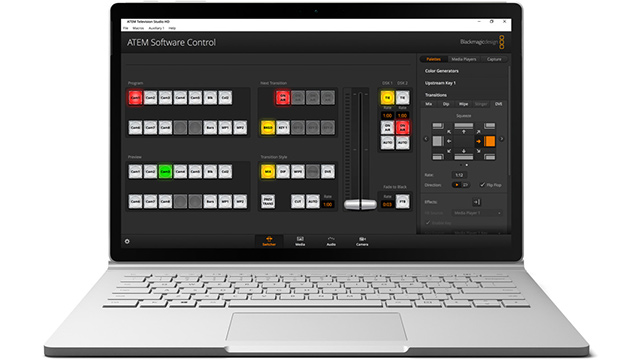

Atem Software Control Panel-app
Medföljande datorprogramvara, Atem Software Control Panel,  fungerar både till Windows och MacOS. Den ger dig tillgång till alla funktioner i Atem Mini Extreme i ett visuellt mixergränssnitt - för snabba justeringar, större ljudmixningsmöjligheter samt möjlighet att lägga in stillbilder eller skapa avancerade macroprogram. Om du ansluter Atem Mini Extreme via Ethernet-porten kan flera användare ansluta till den samtidigt via separat datorer. Mjukvaran kräver Mac 10.14 eller senare version, eller Windows 10, 64-bitar.

Tethering
En ny funktion i alla Atem Mini-modeller är att de nu stöder Mobil-tethering, d v s som alternativ till att streama via LAN-porten på Atem-enheten kan man nu också via USB-kabel/Lightning-kabel streama direkt via sin mobiltelefon eller surfplatta/tablet.

Detta gör att man inte är beroende av en fast nätverksuppkoppling och/eller att man har ett alternativ om den fasta uppkopplingen skulle få avbrott. Den använda surfplattan/mobiltelefonen måste vara försedd med SIM-kort och ha aktiv mobildata-uppkoppling, för att möjliggöra streaming  via mobilnätet.

Vad ingår?

• Atem Mini Extreme
• Extern 12V DC-nätdel med nätadapter
